¿Te ha pasado que un terminal “se veía bien” y aun así calentó en operación, justo cuando la instalación ya estaba energizada y el margen para fallar era cero?
¿Has vivido ese crimp intermitente que aparece y desaparece, obligándote a hacer retrabajos, volver a apretar, “revisar por si acaso” y perder horas valiosas?
Y la pregunta incómoda: ¿tu resultado depende de un método técnico… o de la fuerza, el pulso y la “suerte” del operador?
Si estas preguntas te incomodan, perfecto. Porque suelen ser el primer síntoma de un problema silencioso: una compresión deficiente entre el conductor y la terminal.

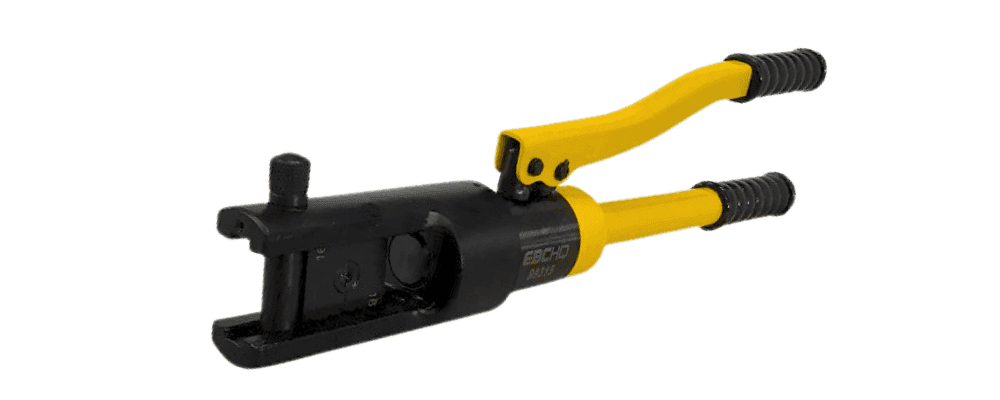

Ponchadora hidráulica EBCHQ 99315 (mordaza cerrada)
La Ponchadora hidráulica EBCHQ 99315 es una herramienta de mordaza cerrada diseñada para realizar crimpado/engarzado/ponchado en terminales no aisladas y cables de gran calibre, aplicando una fuerza hidráulica controlada para lograr una unión mecánica y eléctrica consistente.
En términos prácticos, no “aprieta por apretar”. Comprime con método: la presión se traslada al conjunto terminal–conductor de forma más uniforme que los métodos improvisados, buscando que el ensamble quede compacto y repetible.
Aquí vale la pena detenerse: en la conversación técnica que compartiste se menciona algo clave —cuando quedan espacios entre cable y terminal, esos huecos generan calor. Es decir, lo que parece un detalle “interno” termina siendo un problema “externo”: temperatura, caída de tensión, fallas y, en el peor escenario, riesgo. (Referencia: transcripción aportada por el usuario).
¿Para qué sirve (de verdad, en campo)?
- Estandarizar el crimpado en cables de potencia: que el resultado no cambie dramáticamente entre turnos, cuadrillas o niveles de experiencia.
- Reducir variabilidad: menos crimps “bonitos por fuera” pero inconsistentes por dentro.
- Mejorar la confiabilidad de terminaciones en mantenimiento, montajes, tableros y reparaciones donde el retrabajo cuesta caro (tiempo, seguridad y reputación).
Y una pregunta que conviene hacerse antes de seguir: si tu instalación mueve corriente real, ¿de verdad quieres que el punto más débil sea la conexión?

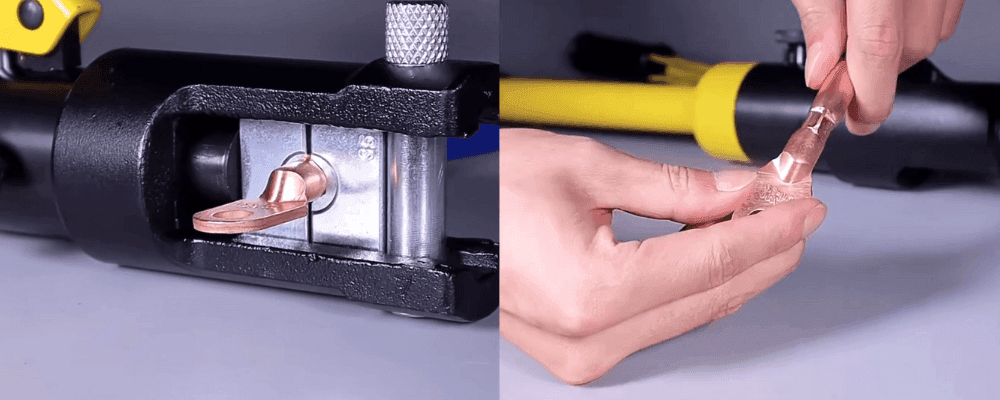

¿Cómo funciona?
El principio es sencillo: dado correcto + alineación + presión hidráulica = crimp repetible.
- Seleccionas el dado según el calibre/terminal. (La herramienta trae 12 dados hexagonales.)
- Ubicas cable y terminal, alineas y cierras la mordaza.
- Aplicas compresión hidráulica hasta completar el crimp, y luego liberas. (La mordaza cerrada ayuda a mantener geometría y control.)
- Verificas el acabado: un buen proceso no “castiga” la herramienta; se detiene con criterio, buscando repetibilidad.
Dato que suma muchísimo en trabajos reales: esta ponchadora cuenta con cabeza rotativa 360°, lo que facilita trabajar en posiciones incómodas dentro de gabinetes o en campo.
Ficha técnica
- Producto: Ponchadora hidráulica EBCHQ 99315 (serie YQK-300)
- Tipo de mordaza: Cerrada
- Tipo de terminal: No aisladas (barril 1 o 2 huecos; conectores tubulares largos y cortos)
- Tipo: Hidráulica
- Fuerza de salida / compresión: 16 Ton
- Rango calibre: 8 AWG a 600 MCM

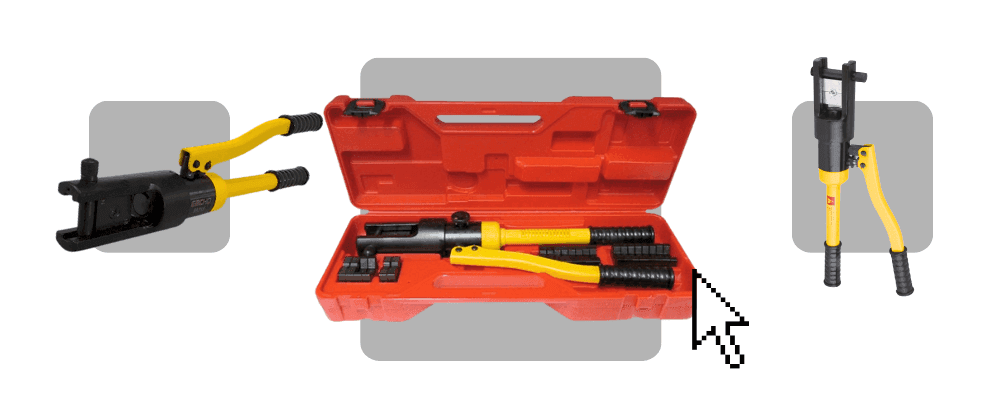

- Dados incluidos: 12 dados hexagonales
- Características: cabeza rotativa 360°, incluye 1 juego de O-RING
- Estuche: Plástico
- Longitud: 500 mm
- Peso: 6,3 kg
¿Qué problemas soluciona?
1) Puntos calientes por compresión deficiente
Si hay microespacios entre conductor y terminal, aumenta la resistencia de contacto y aparece el calor. La lógica es simple: mala compresión = mejor calefactor (aunque nadie lo haya pedido). La idea de una hidráulica es reducir ese azar al aplicar una fuerza alta y controlada. METROLOGIA, MANTENIMIENTO Y CONTROL SAS
2) Falsos contactos e intermitencias
Las fallas intermitentes rara vez “se anuncian”; aparecen cuando la vibración, la carga o el tiempo hacen su trabajo. Un crimp más uniforme, con dado correcto, baja la probabilidad de que el problema nazca desde el día uno.
3) Retrabajo, paradas y tiempo perdido
Cada vez que vuelves a ponchar, revisar, desmontar o “revisar rutas”, pagas dos veces: en horas hombre y en exposición al riesgo. La estandarización del crimpado es, en la práctica, una forma de proteger cronograma.
Y ahora la pregunta incómoda (otra vez): ¿cuánto te cuesta un retrabajo comparado con hacer el crimp bien desde el primer intento?
¿A qué profesionales les sirve… y por qué deberían considerarla “equipo base”?
- Electricistas industriales y técnicos de mantenimiento que terminan cables de potencia en plantas, líneas, UPS, tableros y distribución: porque el calor y el falso contacto no perdonan.
- Tableristas e integradores (OEM / ensambladores): porque su producto final se juzga por confiabilidad, no por “se ve bonito en la foto”.
- Montajistas eléctricos en obra: porque cuando los calibres suben, también sube el costo del error (tiempo, seguridad, cumplimiento).
- Electromecánicos y equipos de campo que trabajan en condiciones exigentes: porque una herramienta robusta, con estuche y dados, está pensada para repetición y movilidad. METROLOGIA, MANTENIMIENTO Y CONTROL SAS
En resumen: si tu trabajo depende de conexiones confiables en calibres grandes, esta ponchadora deja de ser “otra herramienta” y se convierte en un control de calidad portátil.
Glosario:
- Crimpado (crimping): Unión del cable con una terminal mediante presión (no soldadura). Clave porque si queda mal, aparece calor o intermitencia.
- Engarzado / Ponchado: Formas comunes de decir “crimpado”. Diferente nombre, mismo objetivo: compresión controlada.
- Terminal (terminal de cable): Pieza metálica que se coloca al final del conductor para conectarlo a borneras, tornillos o barras. Es el “punto de contacto” que no puede fallar.
- Terminal tubular: Terminal con forma de tubo donde entra el conductor pelado. Es compatible con la compresión que hace una ponchadora hidráulica.
- Conector no aislado: Terminal sin recubrimiento plástico. Normalmente requiere aislamiento adicional (termocontraíble, cinta o montaje protegido).
- Mordaza cerrada: Cabeza que “encierra” el terminal al crimpar. Ayuda a controlar la geometría y la uniformidad del crimp.
- Dado (matriz): Piezas intercambiables que definen la forma y tamaño del crimpado según el calibre. Elegir el dado correcto es el 50% del resultado.
- Dado hexagonal: Dado que deja el crimp con forma de hexágono. Suele buscar compresión más uniforme alrededor del conductor.
- Compresión: La fuerza que compacta el cobre dentro de la terminal. Si es insuficiente o irregular, quedan microespacios.
- Punto caliente (hot spot): Zona que se calienta por mala unión o contacto deficiente. Suele ser el primer aviso antes de una falla mayor.
- Resistencia de contacto: “Dificultad” de la corriente para pasar por la unión cable–terminal. Si sube, sube el calor.
- Falso contacto: Conexión que funciona a ratos. El peor enemigo: aparece cuando vibra, carga o envejece.
- Calibre del cable: Tamaño del conductor. Define el dado y el tipo de terminal a usar.
- AWG: Sistema americano de calibres (cables). Ojo: números más pequeños suelen ser cables más gruesos.
- MCM (kcmil): Medida para cables muy gruesos de potencia. Común en industria y energía.
- mm²: Medida métrica del área del conductor. Frecuente en fichas técnicas y normas.
- Cabeza rotativa 360°: Parte de crimpado que puede girar. Útil para trabajar en tableros o lugares estrechos sin forzar el cable.
- O-Ring: Sello de goma del sistema hidráulico. Evita fugas y mantiene presión estable.
- Tablero eléctrico: Gabinete donde se alojan protecciones y conexiones. Donde un crimp malo se convierte en costo y riesgo.
- Tablerista / Integrador: Quien diseña y arma tableros o integra soluciones eléctricas. Perfil que más valora repetibilidad y estándar.
La Ponchadora hidráulica EBCHQ 99315 está disponible ahora en Suconel. Escríbenos y cuéntanos qué calibre y qué tipo de terminal vas a trabajar: así te asesoramos para elegir el dado correcto y asegurar un ponchado confiable desde la primera instalación.
