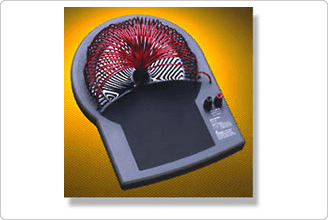

Bobina De Corriente De 50 Vueltas Fluke 5500ACOIL

Bobina De Corriente Fluke 5500A/COIL

El 5500A/COIL de 50 vueltas se utiliza como una herramienta para la calibración de pinzas amperimétricas que funcionan mediante dos principios diferentes: como transformadores de corriente (solo CA) y mediante el efecto Hall (CA y CC). Resulta inviable calibrar pinzas ampimétricas de 1.000 A mediante una fuente de este valor nominal. Sin embargo, gracias a las 50 vueltas del dispositivo 5500A/COIL, junto con un calibrador de corriente, puede multiplicar de forma eficaz la corriente del calibrador por 50 para conseguir calibrar y verificar estas pinzas amperimétricas.



Especificaciones generales
Número de vueltas	50
Corriente máxima	11 A rms, continua  20 A rms, 2 minutos
Reducción de potencia máxima del ciclo de trabajo	< 11 A, continua  > 11 A, 2 minutos encendido (ON), 8 minutos apagado (OFF)
Tensión máxima	3 V rms
Frecuencia de funcionamiento	CC, 45 a 440 Hz  (no debe superar la tensión de funcionamiento eficaz) Para la salida de corriente del modelo 5500A:  CC, 45 a 65 Hz, 0 a 11 A  65 a 440 Hz, 0 a 2,19999 A Para la salida de corriente del modelo 5520A:  CC, 45 a 65 Hz, 0 a 20 A  65 a 440 Hz, 0 a 2,99999 A  En esta especificación se presupone que la pinza ampimétrica 80i-600 de Fluke o equivalente está conectada. Otras pinzas ampimétricas pueden limitar la capacidad de salida de corriente de los modelos 5500A/5520A a un valor inferior al indicado anteriormente.
Nivel de incertidumbre debido a la interacción de la pinza ampimétrica/bobina	± (0,25% de salida efectiva + 0,5 A) para las pinzas ampimétricas de devanado toroidal como, por ejemplo, los modelos 80I y 80I-1000 de Fluke.  ± (0,50% de salida efectiva + 0,5 A) para los modelos de pinzas ampimétricas de Fluke 80i-kw, 80i-400, 80i-410, 80i-500, 80i-1010, Fluke 31, Fluke 33 o equivalente.
Diámetro interno mínimo de las mandíbulas de las pinzas	2,54 cm (1 pulg.)
