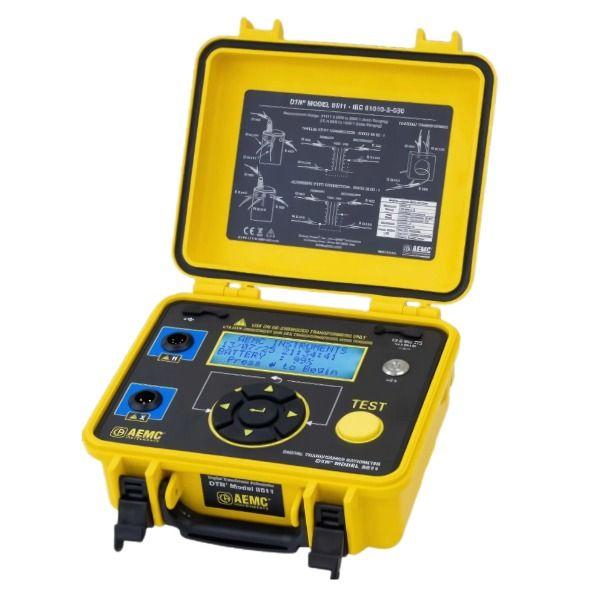

Medidor de Relación de Transformación AEMC DTR8511

Medidor de Relación de Transformación AEMC DTR8511 es un medidor digital monofásico de relación de transformadores diseñado para medir con precisión las relaciones de transformadores de voltaje (VTs/PTs) y transformadores de corriente (CTs). Ofrece alta exactitud, almacenamiento de datos, conectividad USB-C y facilidad de uso en campo.

Características

• Pantalla LCD de 20 caracteres con 4 líneas de visualización
• Botones intuitivos para navegación y prueba
• Luz de fondo automática con sensor de luz
• Alimentación mediante USB Tipo C o cargador de 12V
• Uso de seis baterías recargables AA NiMH
• Duración de batería estimada de 8 horas de uso continuo
• Rangos de medición automáticos para VT/PT y CT
• Alta precisión ±0.2% de la lectura
• Prueba de continuidad integrada
• Detección de inversión de cable
• Almacenamiento de hasta 9801 mediciones
• Certificaciones CE, RoHS, doble aislamiento

Especificaciones DTR® 8511

Número de Catálogo	2136.85
Función del Instrumento	Un instrumento de precisión diseñado para medir relaciones de transformadores para transformadores de voltaje (VTs), transformadores de potencial (PTs) y transformadores de corriente (CTs)
Pantalla	LCD de 20 caracteres (4 líneas de visualización)
Botones	5 botones (incluye 4 para navegación y 1 para prueba)
Luz de fondo	Automática (con sensor de luz)
Contraste	Ajustable
Alimentación	USB Tipo C o cargador de 12 V
Baterías	Seis baterías recargables AA NiMH
Duración de la batería (uso continuo)	8 horas (estimado)
Rango de Medición VT/PT	Auto-Rango: 0.8:1 a 2000:1; 2000:1 a 4000:1; 4000:1 a 8000:1; 8000:1 a 10000:1
Precisión VT/PT	±0.2% de la lectura
Rango de Medición CT	Auto-Rango: 0.8:1 a 1000:1; 1000:1 a 2000:1; 2000:1 a 4000:1; 4000:1 a 10000:1
Precisión CT	±0.2% de la lectura
Prueba de Continuidad	Sí
Conexiones H & X	ABS (Mejorado Seguridad)
Interruptor de Energía	Botón pulsador momentáneo con luz indicadora de energía
Cubiertas a Prueba de Polvo	Sí
Tipo de Conexión USB	USB-C
Conexión de Comunicación USB	Tipo C
Voltaje de Salida (VT/PT)	8 Vrms @ 32 Hz
Voltaje de Salida (CT)	8 Vrms @ 32 Hz
Frecuencia de Ejecución	32 Hz (±0.2 Hz)
Detección de Inversión de Cable	Sí
Almacenamiento de Datos	9801 mediciones (estimado)
Idiomas Soportados	Inglés, Español, Francés, Italiano, Alemán
Cumplimiento de Seguridad	IEC 61010-1, IEC 61010-2-030, IEC 61010-2-033, IEC 61010-2-201, EN 61010-031
Aislamiento USB	Reforzado
Certificaciones	CE, RoHS, IP53 (uso cerrado), IP40 (uso abierto)
Doble Aislamiento	Sí
Cumple con Prop 65	Sí
Temperatura de Operación	14 a 122 °F (-10 a 50 °C)
Temperatura de Almacenamiento	-4 a 140 °F (-20 a 60 °C)
Filtros de Prueba	Sí
